上周，頂博電力跟大家一起學了《柴油發電機組單程式調速器工作原理及其構造》，今天主要學習柴油發電機組另外兩種調速器（兩極式調速器全程式調速器）的工作原理。兩極式調速器與單程式調速器的主要不同點是：調速?gòu)椈捎蓛筛ɑ騼山M）彈簧所組成，低速?gòu)椈奢^長但剛性較弱，高速?gòu)椈奢^短但剛性強，兩彈簧都有一定的預緊力。兩極式調速器按調速器起作用的轉速范圍不同，又可分為兩極式調速器和全程式調速器。

  如下圖所示為一種兩極式調速器的工作原理圖。這種調速器可在兩種轉速(低速和標定轉速)下起作用。其主要特點是調速?gòu)椈捎蓛筛M成，外調速?gòu)椈奢^長，但其剛性較弱;內調速?gòu)椈奢^短，但剛性強。外彈簧的預緊力小而內彈簧的預緊力大。在未工作時兩彈簧之間保持一定距離。此外，供油拉桿既可由調速器操縱，又可由操作者直接控制。


兩極式調速器工作原理圖
   1-傳動盤;2-飛球;3-推力盤;4-外調速?gòu)椈?5-內彈簧;6-內調速?gòu)椈?7-支承桿;8-供油拉桿

  兩極式調速器的工作情況如下：當柴油機未工作時，外調速?gòu)椈?將供油拉桿8推向供油量最大的位置。當柴油機啟動后，轉速上升，因外彈簧預緊力小且剛性弱，飛球即可推動供油拉桿向減小供油量的方向移動。當轉速升至某一定轉速nd時，推力盤與內彈簧座5相接觸。這時，由于內彈簧預緊力大而剛性強，因此即使轉速繼續升高，飛球的離心力仍不足以推動內彈簀座移動。但此時如由于外界負荷變化使轉速低于ns時，外調速?gòu)椈杉纯赏苿?dòng)供油拉桿左移增加供油量，以保持柴油機可在nd轉速下穩定工作。nd即為最低空轉轉速。當柴油機轉速升至標定轉速時，飛球離心力顯著升高，其軸向分力與內、外彈簧彈力相平衡。如果這時轉速稍許上升，推力盤即推壓內、外彈簧，使供油量減少，其工作情況與前述單程式調速器相同。在轉速nd與標定轉速之間，調速器不起作用，由操作者根據需要調節供油量以實現柴油機轉速的基本穩定。


  下圖為一種全程式調速器的工作原理圖，其特點是調速?gòu)椈傻膹椓梢杂刹僮髡咴谝欢ǚ秶鷥?nèi)加以調節。因此，調速器起作用的轉速也相應地在一定范圍內變化。

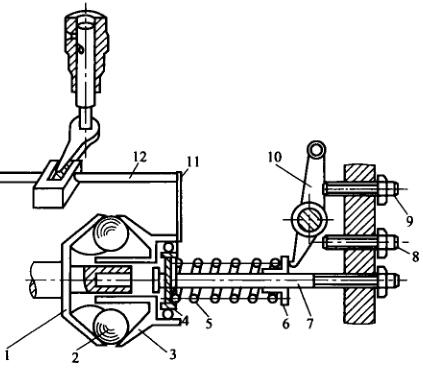

全程式調速器作用原理圖
1-傳動盤;2-飛球;3-推力盤;4-彈簀座;5-調速?gòu)椈?6-調速?gòu)椇j滑座;7-支承軸;8-息速限位螺釘;9-最高轉速限位螺釘;10-操縱臂;11-傳動板;12-供油拉桿

  由操作者操縱的操縱臂10的下端與調速?gòu)椈苫?相接觸。當操縱臂順時針擺動時，調速?gòu)椈杀粔壕o，彈力增大，使調速器起作用的轉速增高。當操縱臂與最高轉速限位螺釘9相碰時，起作用的轉速達到最大，通常該轉速為標定轉速。如將螺釘9向外退出，則起作用的轉速升高，擰入則降低。

  如將操縱臂反時針擺動，則調速?gòu)椇j放松，起作用轉速降低。當操縱臂下端與怠速限位螺釘相碰時,調速器則在最低空轉轉速下起作用，以保持怠速工作穩定。由以上分析可見，裝有全程式調速器的柴油發動機，操作者通過扳動操縱臂，改變調速?gòu)椇j的彈力，來達到改變柴油發動機工作轉速的目的，而柴油機的供油量則由調速器根據外界負荷的變化自動地進行調節。這就大大減輕了操作者在負荷變化頻繁時的緊張勞動，同時也提高了工作效率。

  全程式調速器也可采用兩根或多根調速?gòu)椈?。通常外彈簧較弱，且有預緊力;內彈簧則較強，呈自由狀態(這是與兩極式調速器的不同之處)。柴油發動機在低轉速工作時，外彈簧起作用。隨著轉速的升高，內彈簧也開始工作，以適應不同轉速范圍內調速器性能對彈簧剛性的不同要求。
