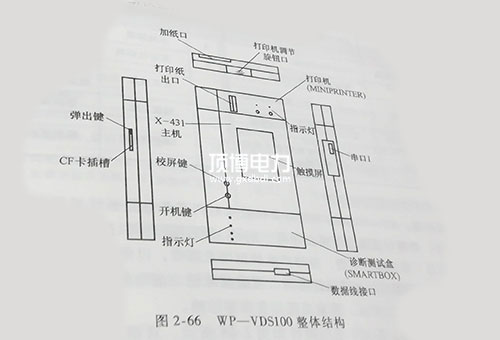

濰柴發動機WP-VDS100故障診斷儀主要由X-431主機、SMARTBOX診斷測試盒和MINPRINTER微型打印機三這三大部分可以分開，它們各自具有獨立的功能和作用，也做用打印機三大部分組成。這三部分通過插接可組成個整體，整機外表面配有皮護套，診斷測試盒部分配有用于汽車診斷所需要的必須配件，如測試主線、電源線、CF卡、CF卡讀寫器和各種測試插接器等。

濰柴發動機WP-VDS100故障診斷儀的診斷功能

①主機。主機可單獨使用，在單獨使用時，主機是--臺標準的手提計算機，具備個人數據管理、游戲等所有標準計算機的功能。

②診斷盒。診斷測試盒具有汽車故障診斷的主要功能，是進行汽牛載升級)打下具。診斷測試盒進行了詳細的功能設計，為以后的升級、換代服務互聯網了基礎，因此在升級時不需要更換接頭。

③微型打印機。微型打印機和主機以標準接口連接，用于打印測試結來，它使用的是φ30x57mm(內孔為φ7mm)的熱敏打印紙。

濰柴發動機WP-VDS100故障診斷儀技術參數

①操作系統:LINUx操作平臺。

②內存:16M。

③CF卡:64M。

④主機I/O:標準串口/并口。

⑤主機電源:DC12V。

⑥主機功率:約9W。

⑦打印機:微型高速熱敏打印機。

⑧打印機接口:標準并口。

⑨顯示屏幕:240x320LCD觸摸屏，帶背光。環境溫度：0-50℃
