玉柴發電機維修：柴油機曲軸齒輪的安裝

1．曲軸正時齒輪與曲軸小頭端采用過盈配合，安裝時用電磁感應加熱器（或其它方式）將曲軸正時齒輪加熱到120 0C左右，根據各種機型曲軸的不同定位要求，銷釘定位有：YC6105ZLQ、YC6108ZLQB、YC6L。屬鍵定位有：YC4110、YC4112、YC6105QC、YC6108QC?？抗ぱb定位的有YC6112機）迅速將加熱后的曲齒裝入曲軸小頭端，保證把齒輪壓到臺肩貼合。如圖2-4-4。

提示：曲軸在出廠時，廠家已把曲軸齒輪裝上曲軸，無專用工具，曲軸齒輪很難拆裝出來，故換件時，曲軸及齒輪一起換。提醒用戶：2003年下半年出廠的部份曲軸齒輪安裝時不需鍵或銷釘定位，而靠專用工具安裝保證。對于配用這種曲軸的機型，若發現配氣相位發生變化時，先檢查該曲軸齒輪是出現否轉動。

2．曲軸后端孔軸承及軸承襯套的安裝。只安裝軸承襯套的機有YC4110機。先安裝軸承襯套后加安裝6205-2軸承的機有YC4108、YC6105、YC6108、YC6L機。而YC4112、YC6112及YC6M機軸承安裝在飛輪上。安裝參見圖2-4-5、圖2-4-6。

注意：對軸承襯套或軸承必須打到止位臺階，軸承有端蓋的一面朝外，全封閉軸承不用注油。由于機型變化較大，軸承及襯套安裝要求是根據變速箱來選配的，玉柴發電機維修軸承及襯套時請按原機狀態裝復。

3．吊裝曲軸的順序及注意事項。

 (1) 裝主軸承座軸瓦：新機軸瓦的安裝時，要求軸瓦顏色標記應與主軸頸顏色標記相同。一般的維修不要求做到這一點，但必須保證配合間隙在規定的要求范

圍。座孔分開面上開有軸瓦定位槽，瓦唇與座孔槽對正。同時要求軸瓦油孔與座孔上油孔對正，參見圖2-3-9 (對YC6L機，軸瓦座上開有油槽，故軸瓦油孔不存

存孔對孔的問題。見圖2-4-7)

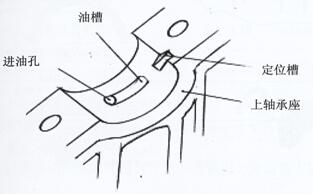

圖2-4-7 YC6L機軸承座油槽

(2) 在各擋主軸承座上的油孔及軸瓦上加適量機油。

(3) 吊裝曲軸：落座輕放準確，在主軸頸油孔及表面加適量機油，轉動曲軸無卡滯。    曲軸放上機體后可裝上止推片。對YC6105、YC6108機止推片裝第四檔。

對YC4108機裝第三檔，YC6M機裝第二檔。其它機型為止推瓦，YC6L機裝在第四檔，YC4110、YC4112裝第三檔，YC6112裝第五檔。

止推片的正確安裝：如圖2-4-8

圖2-4-8止推片的安裝

(4) 裝軸承蓋下軸瓦，同樣對新機安裝時，軸頸上顏色標記與軸瓦顏色標記相對應。同時把下止推片裝上軸蓋上。在瓦面上加適量機油。

(5) 裝主軸承蓋參見圖2-3-8的要求安裝，并用銅錘敲到位。主軸承蓋螺栓螺牙上可加適量機油，并用手自由擰入幾牙。用扭力板手分三次由中間向兩端緊固。如圖2-4-9。

注意：每緊固一次，用手轉動曲軸，必須手感靈活，否則必須查清原因并處理。各機型主軸承蓋螺栓緊固力矩如表下表

表2-4-5各機型主軸承蓋螺栓緊固力矩

 (6) 曲軸軸向間隙的檢查，參見圖2-4-8及圖2-4-10，檢測數據應符合表2-4-6 要求。

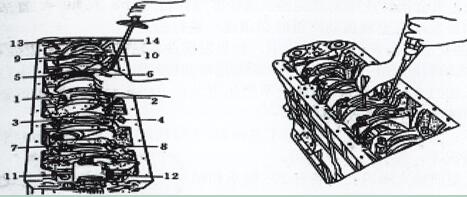

圖2-4-9主軸承蓋的緊固                圖2-4-10    曲軸軸向間隙的檢查

表2-4-6各機型軸向間隙

     在檢查過程中，如果所測數值與表中規定值出入較大，可挑選不同厚度的止推片配試。磨損極限應小于0.4mm。 提示：檢測軸向間隙時間最好在第一次緊固力矩后馬上進行，以便有問題方便處理。
