柴油發電機組電流表作為關鍵部件，是每臺機組都必須配置的部件。電流表指示蓄電池放電或充電電流的大小，并可觀察發電機和調節器是否有故障。電流表的一端接蓄電池，另一端接發電機的調節器及用電設備。電流表的結構形式有固定永久磁鐵電磁式和活動永久磁鐵電磁式等。電流表對于發電機組而言有著重要的作用，因此頂博電力發電機廠家小編為您介紹下發電機組電流表類型、電流表結構以及其工作原理。

一、固定永久磁鐵電磁式電流表

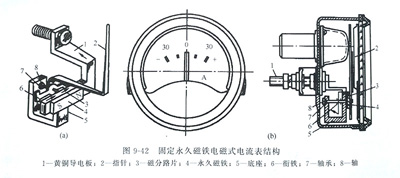

固定永久磁鐵電磁式電流表用于30A以下的電流測量，其結構如圖所示。黃銅導電板1用兩個螺釘（兼作蓄電池和調節器的接線柱）固定在絕緣底板上。永久磁鐵4裝在黃銅導電板的底部，在它們之間裝有磁分路片3。軸8裝在底座5的軸承7中，鋁質的指針2軟鋼片的銜鐵6和軸固成一體，可在軸承中擺動。

黃銅導電板有電流通過時，在黃銅導電板周圍產生電磁場，使銜鐵轉動，永久磁鐵4也產生一個磁場阻止銜鐵轉動。當流過黃銅導板的電流變化時，電磁場強度也產生變化，而永久磁鐵產生的磁場強度不變。流過黃銅導電板的電流越大，電磁場強度越強，銜鐵帶動指針擺動的角度越大。反之，擺動的角度越小。沒有電流流過黃銅導電板時，銜鐵在永久磁鐵磁場力的作用下，與永久磁鐵成直線位置指針處于初始零點位置不動。如果流過黃銅導電板的電流方向相反，則指針轉動方向即相反。

二、活動永久磁鐵電流表

活動永久磁鐵電流表用于大功率馬達啟動系統的內燃機裝置上。電流表的工作原理如圖所示。來自蓄電池的電流I分成兩路一路是分流器3中的電流I2；一路是電流表線圈2中的電流I1。永久磁鐵4安裝在固定不動的電流表線圈2的內部，永久磁鐵4和指針1固定在軸上，組成了繞軸旋轉的部件。電流表線圈產生的磁力和永久磁鐵產生的磁力作用相反，推動永久磁鐵和指針旋轉，指針的轉角與電流成正比。
